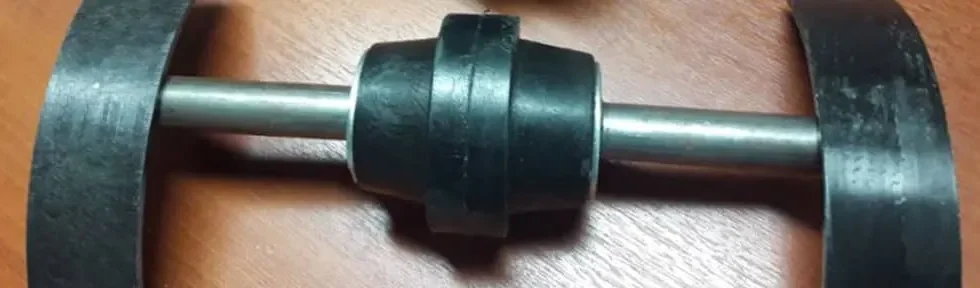

Ejes con rolos de retorno: una mejora clave para transportadores Redler

Los ejes con rolos de retorno cumplen una función decisiva en el funcionamiento de los transportadores Redler: sostienen y guían la cadena durante su recorrido de regreso, disminuyen el contacto con la estructura y ayudan a mantener una operación más estable. Cadenas Metalplas desarrolló una solución fabricada con acero SAE 1045 y rolos de nylon grafitado, orientada a instalaciones que necesitan reducir desgaste, mejorar la alineación y agilizar las tareas de mantenimiento.

En los sistemas industriales destinados al movimiento de materiales a granel, la continuidad del transporte depende tanto de los componentes principales como de aquellos elementos que trabajan en segundo plano. Un transportador Redler puede trasladar grandes volúmenes de producto durante períodos prolongados, pero su desempeño también está condicionado por la forma en que la cadena retorna dentro de la estructura.

Para ampliar el marco general del tema, conviene revisar también esta ejes con rolos de retorno como referencia de contexto.

En ese tramo de regreso aparecen esfuerzos, contactos y desalineaciones que, si no se controlan, pueden acelerar el deterioro de la cadena, aumentar el ruido y generar intervenciones no previstas. Los ejes con rolos de retorno responden a esa necesidad: acompañan el desplazamiento del ramal inferior y evitan que la cadena se apoye de manera constante contra el fondo o las paredes del transportador.

La propuesta de Cadenas Metalplas combina mecanizado de precisión, materiales preparados para el trabajo industrial y un sistema de montaje pensado para reducir la complejidad del recambio.

Cómo trabajan los ejes con rolos de retorno en un Redler

Un transportador Redler tiene dos recorridos bien diferenciados. En el tramo superior, la cadena arrastra el material hacia el punto de descarga. Luego debe regresar al inicio del circuito para volver a participar del ciclo. Ese segundo recorrido no puede quedar librado al contacto directo entre la cadena y la estructura, especialmente cuando el equipo funciona de manera continua.

Los rolos actúan como puntos de apoyo para el ramal de retorno. Al sostener la cadena y acompañar su movimiento, disminuyen la fricción y favorecen una trayectoria más uniforme. La cadena conserva una posición más controlada, con menos posibilidades de desplazamientos laterales o golpes contra partes fijas del equipo.

Este principio resulta relevante en transportadores sometidos a cargas variables, arranques frecuentes o jornadas extensas de operación. La estabilidad del retorno no elimina la necesidad de revisar tensión, alineación y desgaste, pero puede reducir las condiciones que aceleran esos problemas.

Menos fricción y desgaste en el circuito de transporte

Cuando la cadena roza de forma permanente contra el fondo o las paredes del Redler, parte de la energía del sistema se pierde en esa resistencia. Además, el contacto continuo produce desgaste sobre distintas superficies y puede trasladar esfuerzos adicionales a la cadena, los empalmes, los accionamientos y otros componentes asociados.

La incorporación de rolos de retorno permite que el movimiento se realice con un apoyo más adecuado. El objetivo no es solamente lograr un desplazamiento silencioso, sino proteger el conjunto frente a una condición de trabajo que puede volverse costosa si se mantiene durante meses.

Una cadena que retorna de forma irregular también puede provocar vibraciones y movimientos laterales. En determinados equipos, esas oscilaciones afectan la regularidad del transporte y dificultan la identificación del origen de una falla. Un retorno guiado facilita la observación del sistema y aporta mayor previsibilidad al mantenimiento.

El aporte del nylon grafitado

En esta solución, los rolos están fabricados en nylon grafitado. Este material presenta propiedades autolubricantes que ayudan a disminuir la fricción producida durante el contacto con la cadena. Por esa razón, puede resultar conveniente en instalaciones donde se busca reducir tareas de lubricación y mantener una operación más limpia.

La elección del material debe evaluarse junto con las condiciones específicas del transportador, como carga, velocidad, ambiente, temperatura y frecuencia de uso. Sin embargo, el nylon grafitado ofrece una alternativa orientada a simplificar el funcionamiento cotidiano sin sumar rodamientos ni mecanismos complejos.

Un diseño sin rodamientos para facilitar el mantenimiento

Uno de los aspectos diferenciales de los ejes desarrollados por Cadenas Metalplas es que no utilizan rodamientos. Esta configuración reduce la cantidad de piezas móviles y, con ella, algunos puntos potenciales de falla. También evita que el personal de mantenimiento deba atender un conjunto adicional de elementos sometidos a desgaste.

La ausencia de rodamientos no significa que el sistema pueda instalarse sin criterios técnicos. La posición de los ejes, el estado de la cadena y la correcta tensión del conjunto siguen siendo determinantes. No obstante, una arquitectura más sencilla puede acortar el diagnóstico cuando aparece una anomalía y facilitar la planificación de los recambios.

Los ejes se fabrican en acero SAE 1045 y se mecanizan con precisión. Esta combinación busca ofrecer una base resistente para las condiciones habituales de un transportador industrial, donde las piezas deben soportar esfuerzos repetidos y trabajar integradas a una estructura sometida a vibraciones.

Montaje rápido y revisión más simple del ramal inferior

El sistema de fijación fue pensado para facilitar la instalación y el reemplazo. Cada eje puede montarse mediante un único bulón roscado en cada extremo. En una intervención de mantenimiento, este detalle puede reducir el tiempo de desmontaje y permitir que el equipo vuelva a operar con mayor rapidez, siempre que la tarea se realice con los procedimientos de seguridad correspondientes.

La facilidad de recambio adquiere importancia en plantas donde una detención del transporte puede afectar etapas posteriores del proceso. Un componente que se retira y reinstala sin operaciones innecesarias ayuda a ordenar el trabajo del personal técnico y a mantener disponibles repuestos compatibles.

Antes de colocar nuevos ejes, es aconsejable revisar la alineación general, el estado de las uniones de la cadena, la tensión y las superficies de contacto. Si el origen del desgaste está en otra parte del sistema, sustituir únicamente el rolo puede resolver el síntoma durante un período limitado.

Deflectores laterales para evitar enganches y detectar ajustes

Los ejes incorporan deflectores laterales integrados. Su función es desviar las alas de la cadena para evitar que puedan engancharse con el eje del rolo. Este recurso protege la continuidad del movimiento y reduce la posibilidad de que una interferencia puntual se transforme en una detención o en un daño más amplio.

Los deflectores también ofrecen una referencia visual útil durante las revisiones. Su disposición puede ayudar a detectar si la cadena necesita un ajuste de tensado o si está trabajando fuera de la trayectoria esperada. Así, un elemento que cumple una tarea mecánica también aporta información para el control operativo.

En equipos industriales, estas señales son valiosas porque permiten intervenir antes de que el desgaste alcance una magnitud mayor. La observación periódica de la posición de la cadena, el contacto con la estructura y el estado de los rolos forma parte de una estrategia de mantenimiento preventivo.

Cuándo evaluar una mejora en el retorno del transportador

La revisión de este componente puede ser pertinente cuando la cadena mantiene contacto constante con la estructura, presenta movimientos laterales o genera un nivel de ruido superior al habitual. También merece atención cuando los reemplazos se vuelven frecuentes o cuando el personal debe detener el equipo reiteradamente para corregir desalineaciones.

Otra situación posible aparece en transportadores que fueron adaptados, ampliados o sometidos a nuevas exigencias de producción. Un equipo que funcionaba correctamente con una determinada carga puede requerir una revisión del retorno al cambiar la frecuencia de uso, el tipo de material trasladado o las condiciones ambientales.

La distribución de los ejes también puede contribuir a la rigidez estructural del transportador. En los diseños de Metalplas, los componentes pueden ubicarse aproximadamente cada un metro, aunque la separación adecuada debe definirse de acuerdo con las dimensiones y características de cada instalación. De este modo, el mismo elemento participa en el guiado de la cadena y en el refuerzo del conjunto, sin incorporar un peso innecesario.

Para qué instalaciones puede resultar útil

La solución está orientada a plantas que utilizan transportadores Redler para mover materiales a granel y necesitan una operación estable con intervenciones de mantenimiento controladas. Puede ser considerada tanto en equipos nuevos como en instalaciones existentes que muestran señales de desgaste en el ramal de retorno.

Su conveniencia debe analizarse caso por caso. La selección de materiales, la cantidad de ejes, la separación entre apoyos y el método de montaje dependen del diseño del transportador y de las condiciones de servicio. Por eso, el asesoramiento técnico previo resulta importante para evitar una aplicación incorrecta o una expectativa que no se corresponda con el funcionamiento real del equipo.

Qué cambia en el mantenimiento y la visibilidad de proveedores industriales

Para una empresa que opera maquinaria de transporte, una mejora en el retorno puede traducirse en una gestión más ordenada de revisiones, recambios y paradas. El beneficio no se limita a una pieza aislada: un movimiento más uniforme puede ayudar a proteger la cadena y reducir el desgaste acumulado en otros puntos del sistema.

Desde el punto de vista de la búsqueda digital, las consultas industriales suelen ser específicas y técnicas. Una empresa que necesita resolver problemas de alineación o fricción no busca únicamente el nombre de un producto, sino una respuesta vinculada con su equipo, su aplicación y su mantenimiento. Por eso, las páginas que explican con claridad cómo funcionan los ejes, qué materiales utilizan y en qué situaciones conviene evaluarlos tienen más posibilidades de ser útiles para responsables de compras, mantenimiento e ingeniería.

En ese contexto, Cadenas Metalplas puede posicionar su propuesta frente a búsquedas relacionadas con componentes para transportadores Redler, rolos de retorno, cadenas industriales y soluciones para materiales a granel. La información técnica, las especificaciones verificables y la posibilidad de consultar sobre una instalación concreta son factores relevantes para convertir una visita en una consulta comercial calificada.

Los ejes con rolos de retorno no reemplazan el mantenimiento integral del transportador, pero incorporan un apoyo específico para uno de los recorridos más exigentes de la cadena. Cuando el sistema presenta roce, inestabilidad o desgaste recurrente, revisar el diseño del ramal inferior puede ser un paso razonable para mejorar la confiabilidad. Una evaluación técnica permitirá determinar si esta solución se adapta al equipo y qué configuración conviene aplicar.
